SRL:用台阵微动数据估算北京平原区新生界地层厚度
来源:科技处 | 发布日期:2013-12-10

随着城市建设的快速发展和城市规模的不断扩大,城市地质环境问题日益突出。城市地质调查提供沉积厚度、水位、基岩结构、岩石强度、断裂等与资源开发和城市建设相关的详细信息,是保障大型建筑结构稳定和运行安全的关键。然而,在北京这类世界级特大城市,如何在各种电磁、机械振动干扰和交通、地面建筑物等各种障碍物环境下,采用地球物理勘察手段有效开展城市地质调查并获得可靠探测成果,仍然面临着严峻挑战。

地质地球所工程地质与水资源研究室副研究员徐佩芬等人,采用空间自相关法微动台阵技术,从天然场源微动数据中提取Rayleigh波相速度频散曲线,并通过分歧型遗传算法反演,获得地层介质的S波速度结构,以估算新生代地层厚度(基岩面深度)。该方法是大城市及近郊区开展地层结构划分、研究的有效方法,具有得天独厚的技术优势。她们首次将该方法用于北京市城市地质调查,在北京平原区的八个测点开展研究(图1),估算了新生代沉积层厚度。这些测点分别位于丰台凹陷、来广营凸起和后沙峪凹陷三个构造单元,地表为居民区或交通要道,传统物探和钻探方法均无法开展工作。该研究成果弥补了现有资料不足,为新生代地层结构划分、确定基岩面深度、绘制北京市基岩地质图提供了基础资料,也为理解区域地质规律、指导城市地质工程提供了地球物理依据。

研究结果表明(图2),在北京平原区新生代沉积最厚的丰台凹陷内,C04-1D04-1点测得最深的基岩面,埋深分别达到15101575m。来广营凸起构造单元中的E12-1E12-3点,基岩面埋深最浅,分别为193236m。后沙峪凹陷中E16-1F16-1点,基岩面深度介于上述二者之间,分别为691875m。丰台凹陷与来广营凸起二个构造单元的基岩面深度有1300余米落差,与其间发育太阳宫断裂有关。来广营凸起和后沙峪凹陷之间基岩面深度差500多米,与南口—孙河断裂相对应。研究结果勾画出北京平原区不同构造单元的基岩面深度及差异,与现有各构造单元的地层结构、构造规律相符。该研究还揭示出基岩S波速度在北京平原区低于京西隆起区,并分析了水文、地质原因。

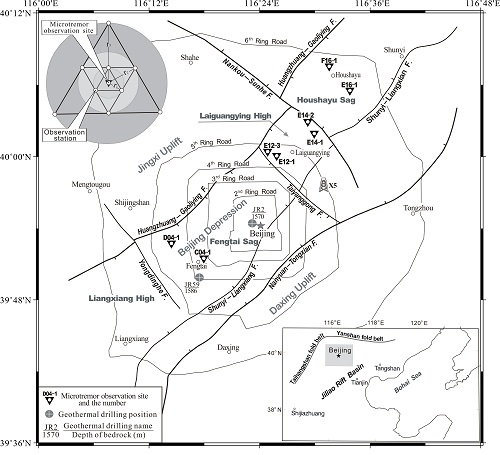

  北京地区构造特征简图

  图中:倒三角示意微动台阵(测点)位置;粗实线为主要断裂;SPAC法三重圆形观测台阵示于左上角

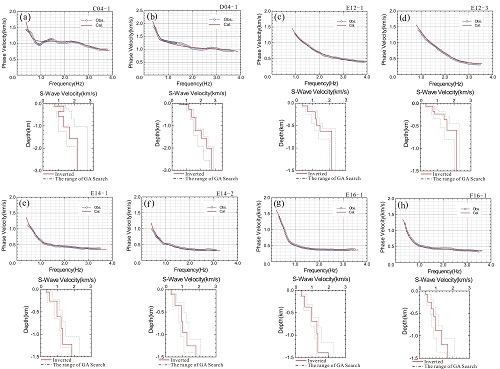

2  理论与实测Rayleigh波相速度频散曲线(上图)及反演获得的S波速度结构(下图)

该研究成果近期发表在国际知名地震学期刊Seismological Research Letters上(Xu et al. Estimating Cenozoic thickness in the Beijing plain area using array microtremor data. Seismological Research Letters, 2013, 84(6): 1039-1047. doi: 10.1785/0220130090)。

(备注:尊重论文版权,需要论文PDF文件的请与作者联系)
