Geophysics:地震多次波偏移成像方法为地震成像研究开拓出一个全新研究方向
来源:科技与成果转化处 | 发布日期:2011-11-23

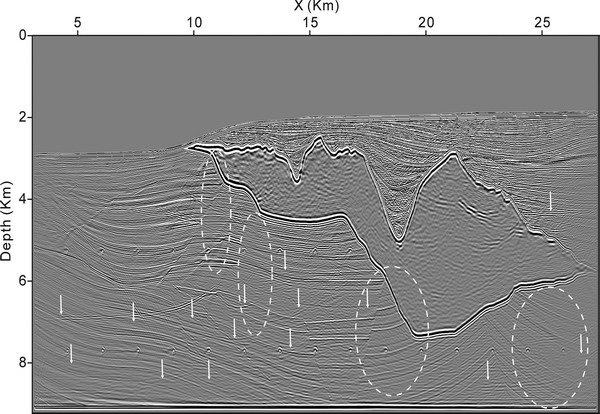

附图说明:Sigsbee2B多次波逆时偏移成像

盐丘(subsalt)是地下的高速体,分布广泛,可达几千米到上万米深。盐丘下部是油气藏主要聚集地,深海大型油气田大部分含有盐丘构造。确定盐丘下部断层、圈闭、边界是寻找大型油气田的前提。由于盐丘下部构造非常复杂,地震波在盐丘下部迅速衰减,地震照明度低,其地震成像面临着非常大的挑战。传统的方法从发展Kirchhoff偏移,单程波偏移,逆时偏移,到多波多分量偏移都无法对盐丘下部有效成像。

地质与地球物理研究所的刘伊克研究员等人提出了地震多次波偏移成像方法,为地震成像研究开拓出一个全新研究方向。多次波是地震波在地下界面反射或海水面反射一次以上,最终在地面被检波器接收的多次反射波。传统的成像方法只对一次波成像,把多次波视为噪声。与一次反射波相比,多次反射波在地下传播的射线路径更长,覆盖的区域更广,能照明到一次反射波无法到达的阴影区。多次反射波的反射角一般比一次反射波小,能提供很好的地球内部精细结构信息。

他们利用多次波进行盐下成像。该方法用一次波和多次波的地震记录代替震源子波,用预测多次波作为输入数据。在逆时偏移处理流程中,将地表多次波记录逆时延拓到各个深度层,通过互相关成像条件将包含一次波和多次波的地震记录正确归位到各个深度层。Sigsbee2B数据(Sigsbee2B是墨西哥湾深水模型,由美国SEG和欧洲EAGE两大勘探地球物理学会发布的模型,可以用来验证偏移方法)测试的结果表明,与传统一次反射波偏移相比,该方法可以达到更大范围和更加均衡的地下照明度,极大地提高了盐下成像质量(附图)。他们的研究表明,对于复杂盐下成像问题,多次波逆时偏移有非常广阔的应用前景。

该研究结果最近发表在勘探地球物理国际权威期刊Geophysics(Liu et al. Reverse Time Migration of Multiples for Subsalt Imaging. Geophysics, 2011, 76(5): WB209-WB216)。
