如果有一天，人类要去月球上盖房子，脚下的月壤能撑得住吗？它和地球上的地基材料有什么不同？更现实的问题是，嫦娥任务带回的月壤样品极其稀少，科学家如何在不破坏样品的前提下，获取它的力学性质？
近日，来自中国科学院地质与地球物理研究所的博士研究生乔斯嘉、研究员李丽慧等，联合矿物识别和纳米压痕技术，对极微量的嫦娥五号月壤（CE5-054）、月球陨石（NWA-4734）和地球岩石（CR-1）样品开展了精细无损的力学测试（图1）。研究表明，不同矿物的“抗变形能力”存在显著差异，并且太空风化过程会对矿物的力学性质产生深刻影响。

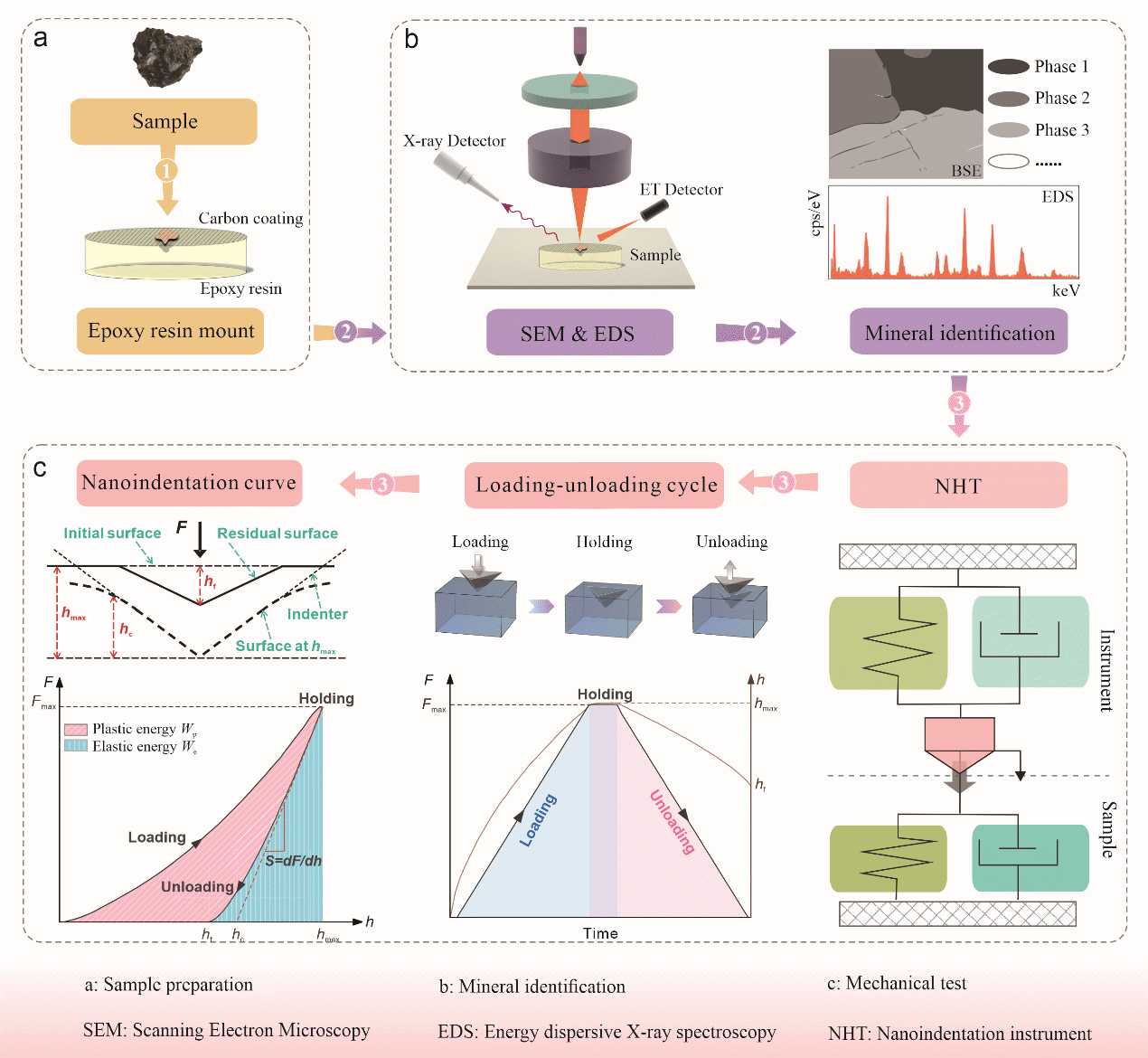

图1 月壤微观力学测量的技术路线图：（a）样品制备；（b）SEM&EDS识别矿物类型；（c）纳米压痕仪测量矿物力学性质
差异化的弹性模量与压入硬度
纳米压痕试验，可以理解为用一个极微小的针尖轻轻压入材料表面（几百纳米级），通过记录“被压下去多少”和“反弹多少”，反推材料的力学性质。这种方法对样品的损耗极小，非常适合研究像月壤这样珍贵的材料。通过这一试验，科研人员可以获得两个关键指标：弹性模量（Elastic modulus）和硬度（Hardness）。前者反映材料在弹性变形阶段抵抗形变的能力，数值越大，材料越不容易被拉伸或压缩；后者描述材料抵抗压入或磨损的能力，数值越大，材料越硬越耐磨。
实验结果显示，嫦娥五号月壤中不同矿物的弹性模量分布范围较广，其中位值约在87.1-173.2 GPa之间（图2a），不同矿物间的弹性模量差异显著，呈橄榄石＞辉石＞斜长石＞钛铁矿＞尖晶石的次序，其中斜长石的弹性模量明显偏低。相比之下，各矿物之间的硬度差异则相对较小，中位值集中在6.89-9.67 Gpa之间（图2b），辉石略硬，钛铁矿略软，其余矿物彼此相差不大。

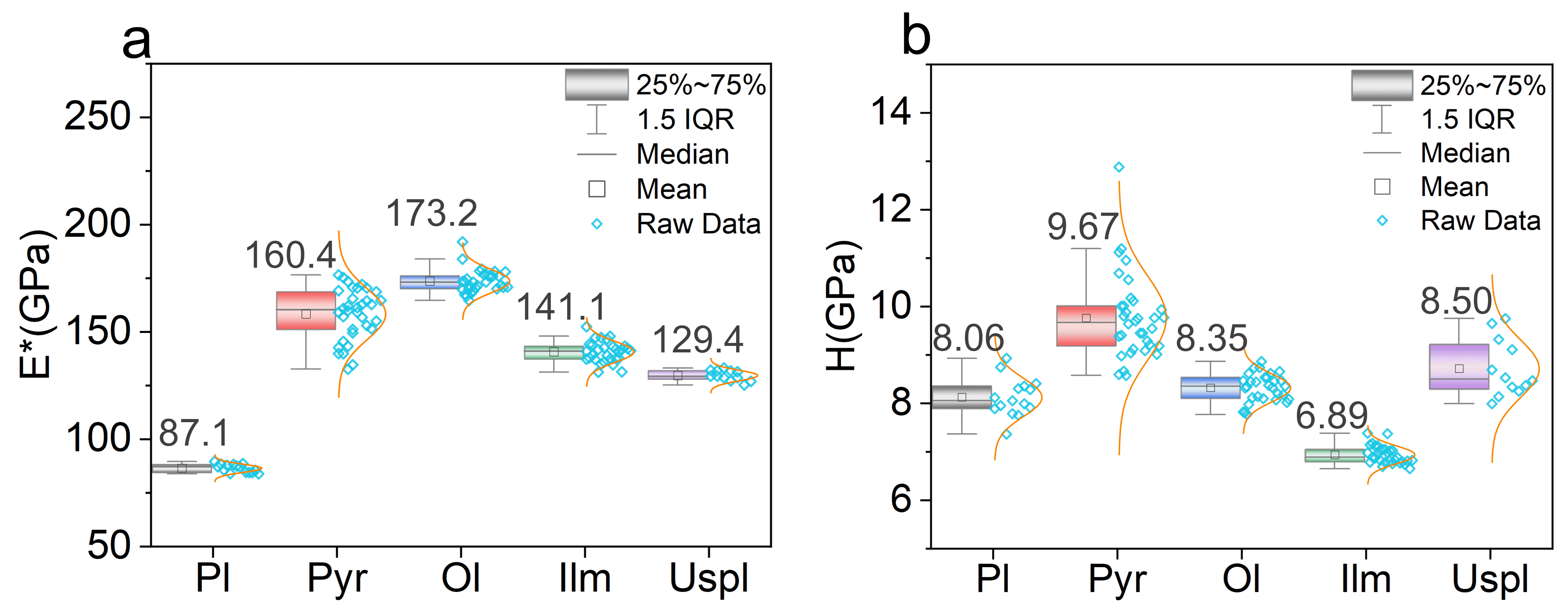

图2 嫦娥五号月壤矿物的微观力学性质。（a）弹性模量分布；（b）压入硬度分布。注：图中的标注数字代表中位值。Pl：斜长石；Pyr：辉石；Ol：橄榄石；Ilm：钛铁矿；Uspl：尖晶石
月壤、陨石与与地球样品的对比
即使是同一种矿物，如果来源不同，其“抗压”能力也会有所差异。对比结果表明，来自地球的CR-1在弹性模量和压入硬度上整体更出色，即最“刚”也最“硬”；来自月球陨石NWA 4734的辉石和橄榄石的弹性模量最小，但斜长石的弹性模量却最高；CE5-054和NWA 4734中的矿物硬度相当，在误差范围内高度重合（图3）。
进一步分析发现，无论矿物来自地球、月球还是陨石，它们的H/E*和Wp/Wt（塑性功/总功）均集中分布在一条直线附近，这一趋势与已有基于多个月球陨石样品建立的拟合关系高度一致（图4）。这意味着，不同来源的矿物在微观变形过程中的响应机制可能遵循某种共性的内在规律，相关机理仍有待进一步深入研究。
图3 CE5-054、NWA 4734和CR-1的微观力学参数对比。（a-c）辉石、橄榄石和斜长石的弹性模量；（d-f）辉石、橄榄石和斜长石的压入硬度。注：图中的标注数字表示中位值

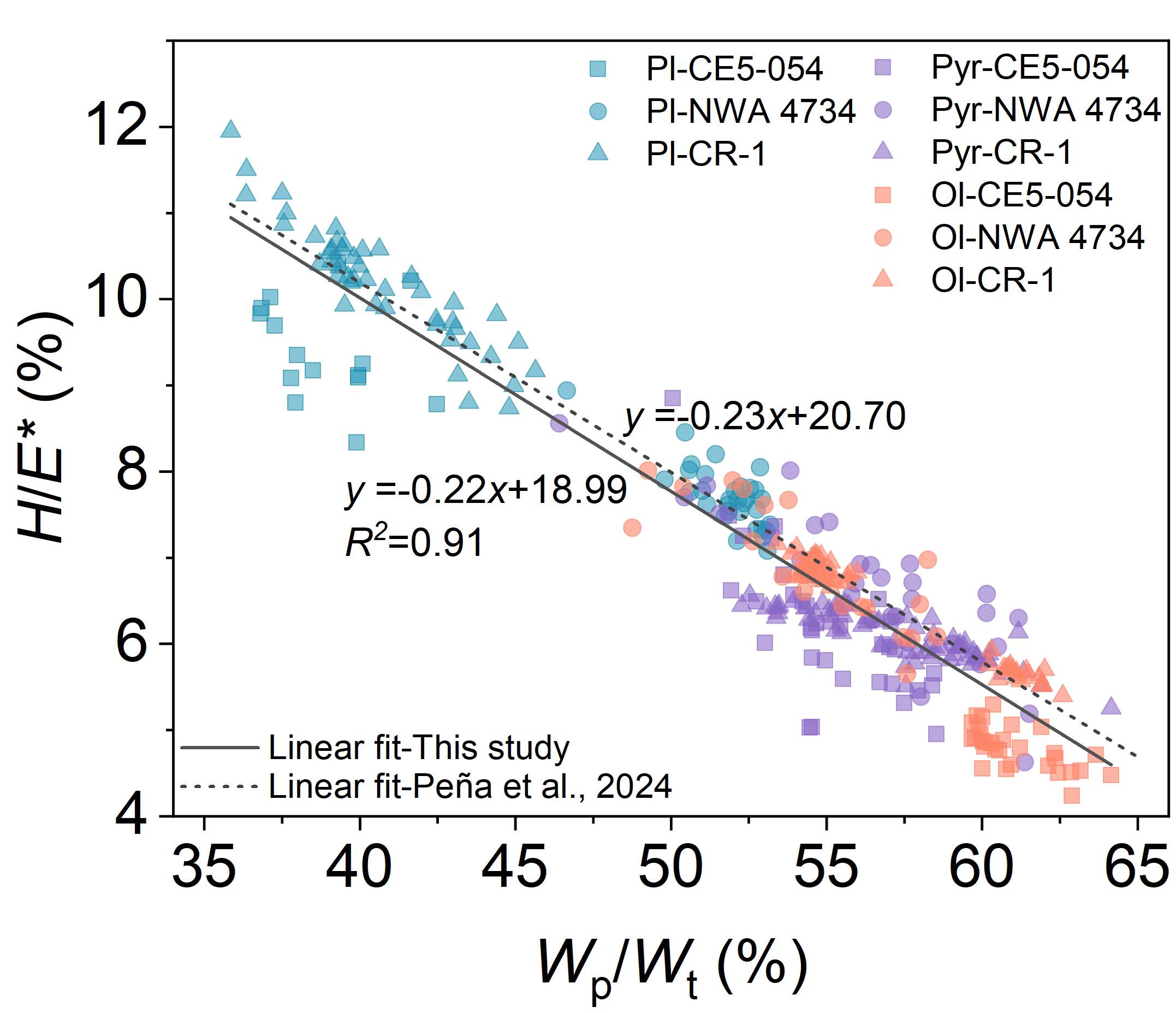

图4 CE5-054、NWA 4734和CR-1的H/E*和Wp/Wt点状分布图
风化作用对矿物力学性质的改造效应
为什么同一种矿物，在不同的样品中会表现出不同的弹性模量和硬度呢？如果把矿物比作一个人，它的“抗压”能力不仅取决于自身“基因”— 矿物类型及晶体结构；还受“成长经历”—— 风化过程中留下的微裂/孔隙、晶格错位等结构缺陷的影响。后者往往具有随机性和不均一性，是造成相同矿物力学性质差异的关键原因。
在该项研究中，月球陨石NWA 4734经历了高温高压的撞击事件，内部发育了大量微裂纹等结构缺陷，从而削弱了其整体力学性能，而其中的斜长石由于融点更低且易发生相变，可能在撞击过程中发生局部致密化，反而表现出较高的弹性模量；嫦娥五号月壤在形成过程中缺少大型高能量撞击事件，太阳风、微陨石撞击熔融或破碎对颗粒的改造多局限于颗粒表层，因此整体结构保持相对完整，力学性质优于月球陨石；地球岩石CR-1几乎未经地球风化作用影响，原始结构保留完好，因此更硬、更不易变形。
上述成果不仅为理解月球等星体表面的风化改造过程提供了微观力学证据，还为我们未来利用月壤进行数值模拟、开发高保真模拟月壤、甚至实现月球原位资源利用，提供了宝贵的关键参数。
研究成果发表于国际学术期刊Icarus（乔斯嘉，李丽慧*，黄北秀，田恒次. Micromechanical properties of Chang'e-5 lunar soil minerals: Comparison with meteorite and terrestrial analogs[J]. Icarus, 2026, 445: 116872. DOI: 10.1016/j.icarus.2025.116872.）。研究受中国科学院地质与地球物理研究所重点部署项目（IGGCAS-202401）资助。月壤样品由中国国家航天局提供。
