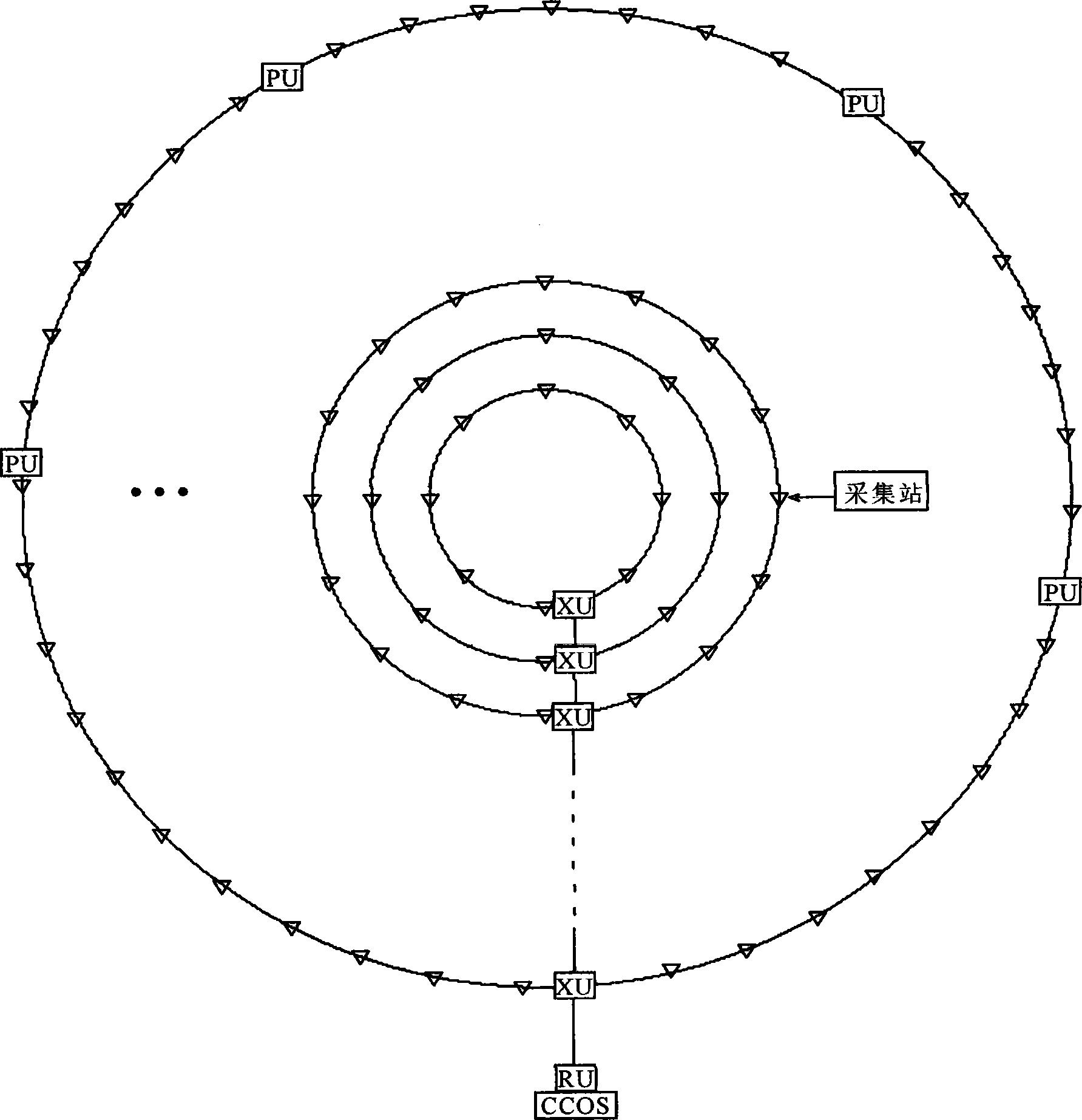

本发明涉及一种用于井下微震检测的新型数字地震仪,为解决现有地震仪记录时间不够长的问题,其是用于检测井中压裂时产生的地震波,其观测系统是以井口为圆心,由多个同心圆组成,形成圈状结构;其硬件部分由中央控制操作系统CCOS、根节点RU、交叉节点XU(Cross Unit)、电源节点PU、采集链AS和光缆FL等六大单元组成;所述根节点RU通过千兆网线与中央控制操作系统CCOS连接,并根据仪器容量的要求提供1-2个千兆光缆接口与交叉节点XU连接;所述交叉节点XU具有2个光缆接口,可以通过光缆FL串接,并与根节点RU相连接;同时交叉节点XU具有2个专用通信接口,连接由采集链AS和电源节点PU任意串接形成的采集线AL。所有采集数据均实时传送和记录。具有超长的数据采集和记录能力,可以连续采集几天、几周甚至几个月,也就是所有采集数据均实时传送和记录。 |
