唐山大地震图片档案介绍
2011-03-17 | 作者:综合办 张云霞 | 【 】【打印】【关闭

2011年3月11日日本发生9.0级的特大地震,引发了一系列的灾难,灾区传出的一幅幅触目惊心的图片,牵动着人们的心。然而这些画面中也有我们赞叹的地方,那就是他们建筑物的坚固,这让人们想起我国1976年的唐山大地震和2008年的汶川大地震的情景,我们的建筑物遭遇地震是那么的不堪一击,实在令人担忧。1976年唐山大地震发生后,我所科研人员在第一时间赶到灾区,对房屋、道路、桥梁等受损情况拍摄了大量的现场照片,并配有较详细的文字解说,现保存在我所档案室,在大家关心地震灾害之际,选择一部分介绍给大家。

一、一般房屋子的破坏(1-82号照片):

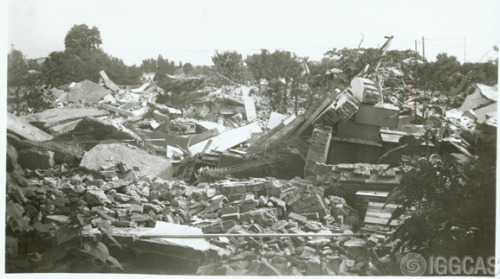

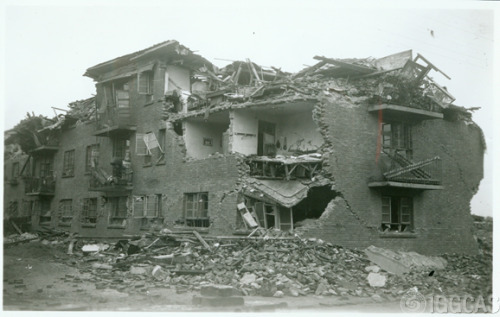

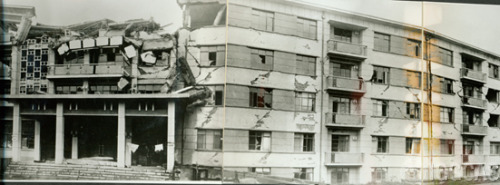

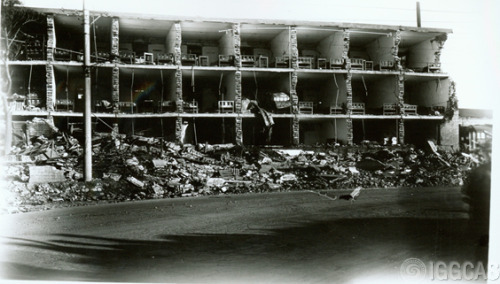

9-8号照片:唐山市交际处五号楼,为砖墙、钢筋水泥房顶的五层楼房,震后正门上部三层倒塌,墙体严重扭裂,大楼右端坍塌,大楼后墙全部倒塌。



20号照片:唐山市开滦矿救护楼家属宿舍,为砖墙人字木架结构的三层楼房,震后顶塌墙例,房屋严重毁坏。



24号照片:唐山市西山路境子建开滦煤矿工人宿舍,大部分为砖墙石灰炉渣胶结的平顶房,震后全部坍塌。

33号照片:古冶机务所单身宿舍,为钢筋水泥的三层楼房,震后北墙基本倒毁。

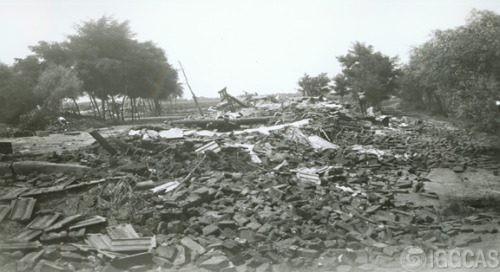

35号照片:丰南县高庄子公社岑子山中学,为砖木结构的瓦房,震后全部坍塌。

二、铁路及铁路桥梁的破坏(83-96号照片):

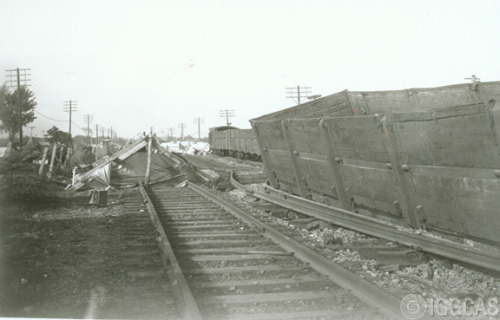

83号照片:唐山火车站东面处,铁路按北东35度铺设,震后铁轨扭曲和平移,沿路基出现张性地裂缝。

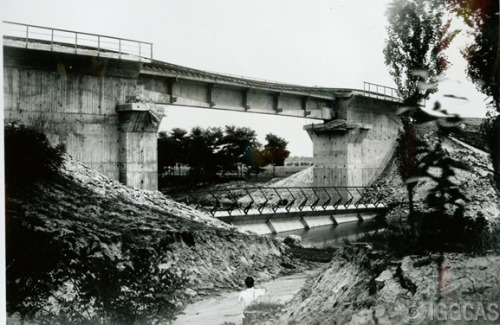

94号照片:滦县佘庄京山复线上张线桥,7.l级余震将两端桥头震酥,同时南面桥栏杆整体震塌。

三、公路桥梁的破坏(97-104):

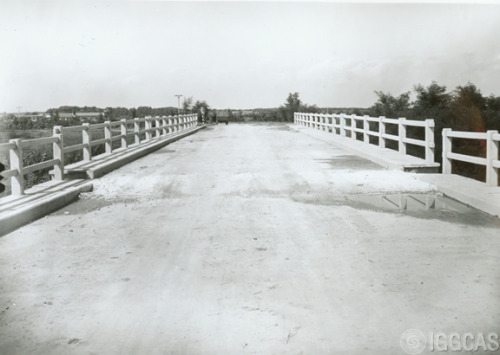

104号照片:宝坻县八道沽青龙湾大桥,大桥为南北跨度,钢筋水泥结构,震后均在距桥头20米处,伸缩缝发生水平及垂直位移,南桥头水平及垂直位移为17厘米,北桥头分别为21厘米,整个桥面中间下沉。

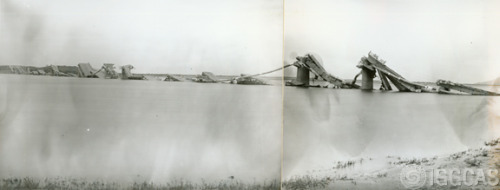

98号照片:滦县滦河大桥震后概貌。于1974年9月通车,全长共600米,宽约8米,桥墩为石头砌成,桥面为钢筋水泥,7.1级余震全部塌毁。

四、工矿设备的破坏(105-146)

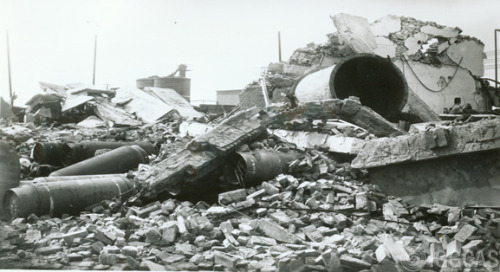

111号照片:唐山市发电厂汽输发电机车间震后破坏状况

汉沽日用化工厂包检车间,钢筋水泥柱承重,砖墙填充,有圈梁加固,跨度约30米,震合全部坍塌。

五、水利设施的破坏(143-146)

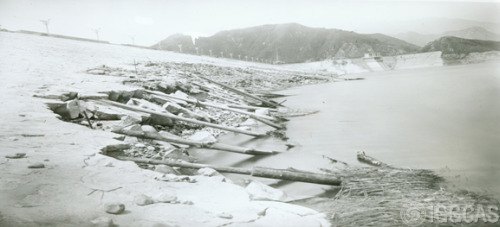

145号照片:密去水库白河大坝塌方近景,大坝内侧震后崩塌,在塌方顶端可见两组张性裂缝,走向近东西,其中一组为7月28日震后出现的宽约5.5厘米,另一组为8月12日出现的宽约0.5厘米,后者在前者上面约1.45米处。

六、烟囱与水塔的破坏(147-169)

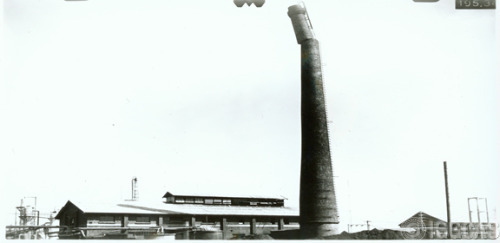

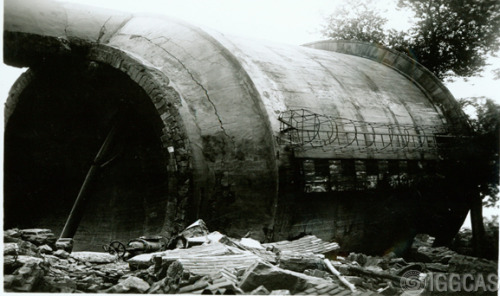

154号照片:三河县化肥厂锅炉房烟囱,高近37米,震断约10米,且往北东70度倾斜。



167号照片:蓟县自来水塔,砖结构倒摆式水塔,震后在路地面不足一米处比较整齐地断开倒塌于地。

七、古建筑的破坏(170-176)

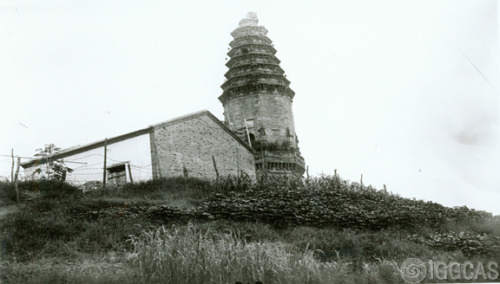

172号照片:遵化县马兰峪村塔山小塔,为砖结构,建造年代不详,震后塔顶被震断,整体往南西倾。

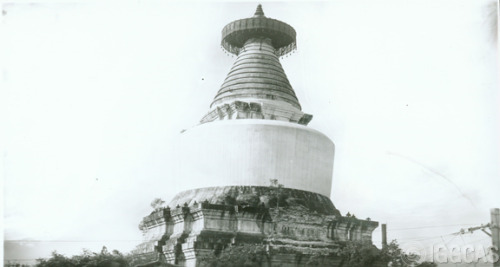

173号照片:北京西四白塔寺,塔顶砖块震落,中间方基座上部台阶部分震落。

八、地裂缝(177-198)

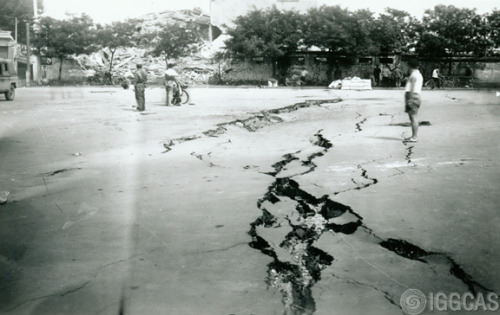

179号照片:唐山市胜利路以南公路上南北向张性地裂缝

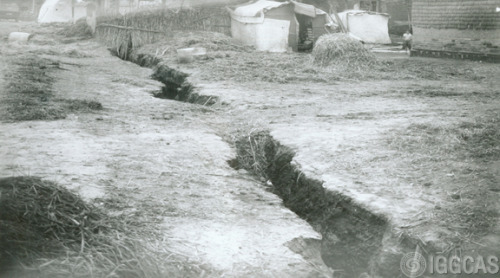

193号照片:宁河县城关公社西关大队附近张性地裂缝,近南北延伸约2公里,最大宽度为83厘米,可见深度为1.05米。

九、喷水冒沙(199-215)

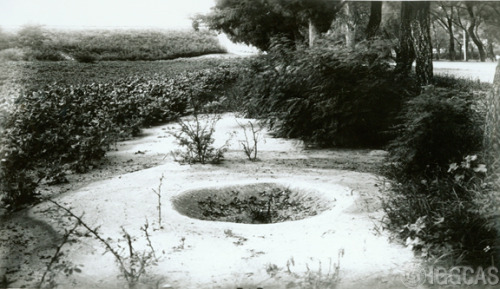

207号照片:滦县西约20公里处花生地喷水冒沙,其孔为圆形,孔径约1米。

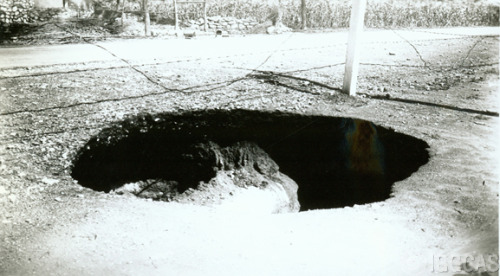

图221号照片:港各庄小庄索大车店前陷坑为椭圆形,长轴3米,深3米。

十、沉陷、隆起与滑移

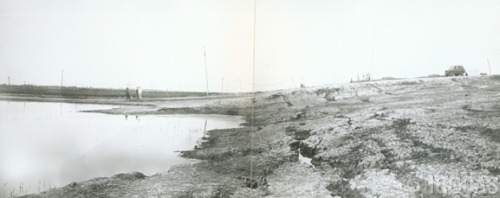

222号照片:汉沽付庄大队沉陷概貌。公路按北东40度铺设,震前路面平坦,震后地裂缝带横切公路,照片右端小汽车停放处相对上升,照片右端(三人站立处)相对下降,相对高差为3.1米。震前右端有一水池,震后干枯,而照片左端下陷后开成新的水池。

《1976年7月唐山地震照片集》近期将移交中国科学院档案馆,有兴趣查阅者,可去中国科学院档案馆查阅。
