岩土体动力学实验室
2020-05-28 | 作者: | 【 】【打印】【关闭

所属学科组:工程地质动力学

实验室负责人:祁生文

联系电话:010-82998055

办公位置:地6楼 526A


实验室概况

实验室主要进行多尺度岩土体试样在动载或静载条件下的(冻融)压剪试验、(高温)单轴压缩试验、三轴压缩试验、巴西劈裂试验、直接拉伸试验、弯曲试验、断裂试验、疲劳试验等。实验室拥有岩体结构面性能测试试验系统、霍普金森压杆试验系统、土石混合体伺服控制大型土工试验系统、动静两用液压伺服疲劳试验机等多种岩土体动力学试验设备及高速相机、三维激光扫描仪等观测设备。


主要仪器介绍

  1. TFD-500/1000-JS 岩体结构面性能测试试验系统(TFD-500/1000-JS Mechanical Properties Testing System of Rock Discontinuity)



  岩体结构面性能测试试验系统属岩土体动力学实验室自主研制的试验设备,可进行岩土体单向直剪试验、循环直剪和加卸载直剪试验、全真地震加载试验。试验系统法向荷载:0~500kN,切向荷载:0~1000kN;加载速率:0.001~1000mm/s,加载频率:0~20Hz;样品尺寸:100~1000mm。

  关键技术

  • 动态循环加载技术
  • 伺服闭环定法向刚度加载技术
  • 多尺度模型测试技术
  • 高分辨率检测技术

  2. 霍普金森压杆试验系统(Split Hopkinson Pressure Bar System)

  霍普金森压杆试验系统属岩土体动力学实验室自主研制的试验设备,可进行岩土体不同应变率下的单轴压缩试验、三轴压缩试验、巴西劈裂试验、三点弯曲试验、断裂试验。试验系统气炮弹速范围:5~40m/s,最大围压:60MPa,最大样品直径:50mm。

  关键技术

  • 动态压缩试验技术
  • 动态劈裂试验技术
  • 动态断裂试验技术

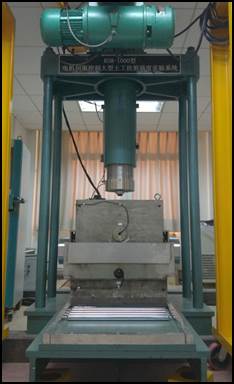

  3. SRM-1000型土石混合体伺服控制大型土工试验系统(SRM-1000 Large-Scale Geotechnical Test System for Soil-Rock Mixture under Servo Control)

  土石混合体伺服控制大型土工试验系统属岩土体动力学实验室自主研制的试验设备,可进行岩土体不同尺度下的多层多介质多场(应力、温度、渗流)耦合剪切试验、蠕变剪切试验、反复剪切试验。试验系统法向荷载:0~1000kN,切向荷载:0~1000kN;加载位移:100mm;加载速率:0~10mm/min;样品尺寸:500~625mm。

  关键技术

  • 多层多介质多场耦合条件下岩土体剪切变形与强度测试技术
  • 蠕变条件下岩土体剪切变形与强度测试技术
  • 反复剪切条件下岩土体变形与强度测试技术

  4. INSTRON 8800 动静两用液压伺服岩石力学试验机(Instron 8800 Hydraulic Servo Fatigue Testing Machine)

  动静两用液压伺服岩石力学试验机最大载荷1000KN,在Instron Console 控制平台上采用Bluehill(静态加载控制软件)和Instron WaveMatrix (动态加载控制软件)进行微机液压伺服控制,除了进行静态岩石抗压强度测试外,还能实现输入波形、动态加载(频率可达20Hz)条件下的疲劳强度测试。配备有不同标距和量程的Instron系列引伸计,可实现4个通道同步采集轴向与环向变形数据。

  主要功能

  • 不同温度和动载、静载条件下岩石变形与强度参数测试
  • 动载、静载条件下岩石断裂力学参数测试
  • 动载条件下岩石疲劳破坏参数测试

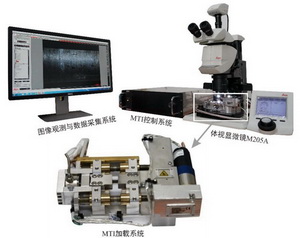

  5. MTI-LM细观实时加载-观测-采集试验系统 (MTI-LM Mesoscale Real-time Loading-Observing-Acquiring System)

  细观实时加载-图像观测与采集试验系统由体视显微镜和高精密微型拉伸试验机组成,配备有不同的夹具,可研究多种材料(岩体、金属、塑料、复合材料等)在多种应力状态(拉伸,压缩,三点弯曲,四点弯曲,蠕变及疲劳等)下的力学特性,最大荷载:9000N,最大行程:34mm;配合使用加热器,可在测试过程中模拟实际的温度条件,最高温度达750℃;结合体视显微镜可对材料的变形破坏过程进行实时观测和全程动画记录,并对破裂面进行三维重构,揭示材料破坏的微细观机理,最低放大倍数:7.81倍,最高放大倍数:160倍,最大电动聚焦行程:420mm。

  主要功能

  • 不同温度和应力条件下岩体细观变形与强度参数测试
  • 岩体表面起伏或破裂面粗糙度表征
  • 不同温度和应力条件下岩体破坏机理分析

实验室成员

  祁生文 王思敬 胡瑞林 尚彦军 陈祖安 金维浚

  李丽慧 李志清 郭松峰 郑博文 高玮 梁宁 邹宇


工作内容:

  动载或静载条件下的多尺度岩土体(冻融)压剪试验、(高温)单轴压缩试验、三轴压缩试验、巴西劈裂试验、直接拉伸试验、弯曲试验、断裂试验、疲劳试验等。


收费标准:

  根据试验工况调整。


联系方式:010-82998055
